13 500 руб. (без НДС) - для справки
13 500 руб. (без НДС) - для справки
Доставка - по тарифу ТК
Характеристика | Значение |
Питание Характеристика | |
Напряжение питания постоянного тока Значение | 20 … 60 В (номинальное значение 24 В) Характеристика |
Напряжение питания переменного тока Значение | 90… 264 В (номинальное значение 220 В) частота от 47 до 63 Гц Характеристика |
Потребляемая мощность Значение | 8,0 ВА Характеристика |
Каналы измерения Значение | |
Диапазон измеряемого давления Характеристика | от 0,25 до 100,0 кПа Значение |
Класс точности, не более Характеристика | 0,25; 0,5; 1,0; 1,5; 2,5 % от ВПИ Значение |
Межповерочный интервал Характеристика | 2 года Значение |
Перегрузочная способность Характеристика | не менее 180 % от ВПИ Значение |
Предельное давление перегрузки Характеристика | не менее 300 % от ВПИ Значение |
Период обновления результатов измерения, не более Характеристика | 0,2 сек Значение |
Дискретные выходы Характеристика | |
Количество Значение | 2 Характеристика |
Тип Значение | электромагнитное реле Характеристика |
Электрическая прочность изоляции между выходными клеммами реле и остальными портами, не менее Значение | 1500 В Характеристика |
Максимальное коммутируемое напряжение, не более: Значение | |
- для переменного тока Характеристика | 250 В Значение |
- для постоянного тока Характеристика | 30 В Значение |
Максимальное коммутируемый ток (cosφ=1), не более: Характеристика | |
- для напряжения переменного тока Значение | 5 А Характеристика |
- для напряжения постоянного тока Значение | 10 А Характеристика |
Диапазон задания уставок срабатывания дискретных выходов от ДИ Значение | от 1 до 99 % Характеристика |
Гистерезис уставок от ДИ Значение | от 0 до 50 % Характеристика |
Интерфейс RS-485 Значение | |
Скорость обмена Характеристика | 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/сек Значение |
Протоколы связи Характеристика | Modbus RTU, Modbus ASCII Значение |
Входное сопротивление Характеристика | 12 кОм (стандартная нагрузка) Значение |
Тип используемого кабеля Характеристика | экранированная витая пара Значение |
Длина линии связи, не более Характеристика | 1200 м Значение |
Аналоговый выход Характеристика | |
Тип выходного сигнала Значение | постоянный ток от 4 до 20 мА Характеристика |
Схема подключения Значение | выход 4…20 мА питается по отдельной линии источником питания 24/220 В Характеристика |
Допустимый диапазон сопротивления нагрузки Значение | От 0 до 650 Ом Характеристика |
Разрешающая способность, не более Значение | 10 мкА Характеристика |
Конструктивное исполнение Значение | |
Тип присоединительного штуцера Характеристика | штуцер «елочка» под гибкую трубку с внутренним диаметром 4-7 мм Значение |
Габаритные размеры Характеристика | 105×137×65 мм Значение |
Масса прибора, не более Характеристика | 0,4 кг Значение |
Степень защиты корпуса Характеристика | IP54 Значение |
Надежность Характеристика | |
Средний срок службы, не менее Значение | 12 лет Характеристика |
Гарантийный срок службы Значение | 2 года со дня продажи Характеристика |
Условия эксплуатации
- Закрытые взрывобезопасные помещения без агрессивных паров и газов.
- Температура окружающего воздуха: от - 20 до +70 °С.
- Верхний предел относительной влажности воздуха: 95 % при 35 °С и более низких температурах без конденсации влаги.
- Атмосферное давление – от 84 до 106,7 кПа.

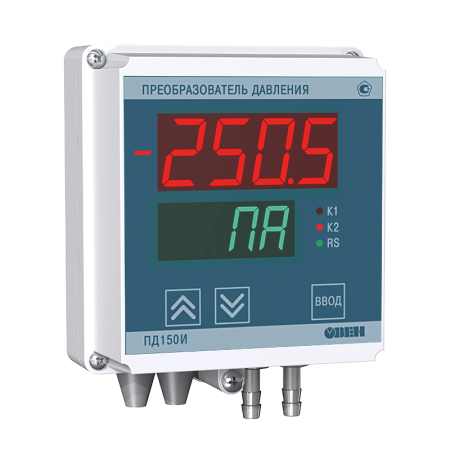

Управляющий тягонапоромер, тягомер, перепадомер ОВЕН ПД150И представляет собой преобразователь давления с двумя силовыми реле и масштабируемым выходным сигналом RS-485 Modbus RTU или 4…20 мА. Высокоточный сенсор с открытым кремниевым кристаллом позволяет измерять давление неагрессивных к кремнию газов, в том числе горючих (метан) и дымовых (топочных).
Преобразователь ПД150И применяется в аварийной и управляющей автоматике котельных, где обеспечивает контроль давления в контурах регулирования подачи горючего газа и воздуха, давления разряжения в топке, давления топочных газов в дымоходе.
В автоматизированных системах вентиляции ПД150И применяется для измерения и управления давлением и перепадом давления в системе, контроля загрязнения воздушных фильтров, обрыва приводных ремней вентиляторов, направления воздушного потока в коробе.
Также датчик ПД150И применяется в контроле наддува в «чистых» помещениях, в испытательных стендах и лабораторной технике.
Среда измерения
Неагрессивные газы, в том числе горючие и дымовые.
Отличительные особенности
- Универсальный источник питания 220 В / 24 В.
- Передача информацию напрямую в «облако» – выходной сигнал Modbus RTU по RS-485.
- Удобство эксплуатации – регулировка яркости индикации, удобное меню настройки.
- Бесплатная первичная поверка с занесением данных в ФГИС АРШИН.
- Удобство монтажа – два вида исполнения: щитовое Щ1 и настенное Н1.
Основные характеристики
- Верхний предел измерений – от 200 Па до 100 кПа.
- Тип измеряемого давления – избыточное (ДИ), дифференциальное (ДД), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
- Класс точности – 0,25 %; 0,5 %; 1,0 %; 1,5 %; 2,5 %.
- Межповерочный интервал – 2 года.
