Характеристики
Характеристики
—
| Номинальный диаметр корпуса | 100 мм |
| Класс точности |
- 1,0 (по заказу) - 1,5 (базовый) |
| Степень пылевлагозащиты | IP40 |
| Резьба присоединительного штуцера |
- М20*1,5 (базовая) - другие резьбы по заказу |
| Размер квадрата под ключ, мм | 17 мм |
| Расположение штуцера | радиальное |
| Устойчивость к климатическим воздействиям | исполнение У2 по ГОСТ 15150-69 |
| Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя) | от -50 до +150 оС |
| Диапазон температуры окружающей среды, оС | от -60 до +60 оС |
| Виброзащищенность | группа L3 по ГОСТ Р 52931-2008 |
| Рабочие диапазоны измерений |
- постоянная нагрузка - 100% шкалы - переменная нагрузка - 2/3 шкалы - кратковременная нагрузка - 110% шкалы |
| Средний срок службы | 10 лет |
| Масса, не более | 0,5 кг |
| Тип контактов |
- с магнитным поджатием (базовый) - скользящие контакты (по заказу) |
| Максимальное напряжение коммутируемого тока |
- 220В постоянного тока - 380В переменного тока |
| Сила тока, не более |
- 1А для контактов с магнитным поджатием - 0,5А для скользящих контактов |
| Максимальная разрывная мощность контактов |
с магнитным поджатием: - 30Вт постоянного тока - 50ВА переменного тока для скользящих контактов: - 10Вт постоянного тока - 20ВА пере |
| Пределы допускаемой погрешности срабатывания электроконтактной схемы, % от диапазона показаний |
- для контактов с магнитным поджатием +/- 4% - для скользящих контактов +/- 2,5% |
| Материал корпуса | сталь, окрашенная в черный цвет |
| Обечайка | сталь, окрашенная в черный цвет, крепление винтами |
| Стекло | органическое |
| Трубчатая пружина |
медный сплав: - до 10 МПа полувитковая - от 16 до 60 МПа многовитковая |
| Штуцер, трибко-секторный механизм | медный сплав |
| Циферблат | алюминиевый сплав, окрашенный в белый цвет |
Купить вакуумметры, мановакуумметры, манометры электроконтактные ДВ2010ф, ДА2010ф, ДМ2010ф по цене производителя

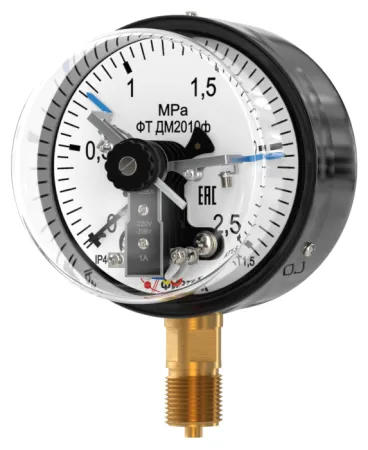

Вакуумметры, мановакуумметры, манометры электроконтактные сигнализирующие ДВ2010ф, ДА2010ф, ДМ2010ф предназначены для измерения избыточного и/или вакуумметрического давления некристаллизующихся, неагрессивных по отношению к медным сплавам сред. Посредством сигнализирующего устройства прямого действия могут управлять внешними электрическими цепями путем их замыкания и размыкания при достижении заданного предела давления. Обеспечивают визуальную индикацию контролируемого давления в процессе.
ГОСТ 2405-88
ТУ 4212-114-64115539-2014
Межповерочный интервал — 2 года
Пределы измеряемого давления
|
Пределы измерений в системных единицах (кПа, МПа) - базовое исполнение (по заказу изготавливаются в любых единицах измерения) |
|
|---|---|
| ДВ2010ф (вакуумметр) | -100 - 0 кПа |
| ДА2010ф (мановакуумметр) |
-100 - 60; 150; 300; 500 кПа; -0,1 - 0,9; 1,5; 2,4 МПа |
| ДМ2010ф (манометр) |
0 - 100; 160; 250; 400; 600 кПа; 0 - 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа |
Гарантии
Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
Исполнение электроконтактных групп
В манометрах ДМ2010ф, ДМ2005ф контактная группа (сигнализирующее устройство) имеет четыре варианта исполнения по ГОСТ 2405-88. В стандартном исполнении используется магнитное поджатие.
|
Исполнение III Два размыкающих контакта Первая уставка(min, левая) - синяя Вторая уставка (max, правая) – красная Состояние контактов при положении стрелки: - до первой (min) уставки оба контакта замкнуты; - между уставками первый контакт разомкнут, второй замкнут; - после второй (max) уставки оба контакта разомкнуты. |
Исполнение V (по умолчанию) Первый размыкающий, второй замыкающий Первая уставка(min, левая) - синяя Вторая уставка (max, правая) – синяя Состояние контактов при положении стрелки: - до первой (min) уставки первый контакт замкнут, второй разомкнут; - междууставками оба контакта разомкнуты; - после второй (max) уставки первый контакт разомкнут, второй замкнут. |
|
Исполнение IV Два замыкающих контакта Первая уставка(min, левая) - красная Вторая уставка (max, правая) – синяя Состояние контактов при положении стрелки: - до первой (min) уставки оба контакта разомкнуты; - между уставками первый контакт замкнут, второй разомкнут; - после второй (max) уставки оба контакта замкнуты. |
Исполнение VI Первый замыкающий, второй размыкающий Первая уставка(min, левая) - красная Вторая уставка (max, правая) – красная Состояние контактов при положении стрелки: - до первой (min) уставки первый контакт разомкнут, второй замкнут; - между уставками оба контакта замкнуты; - после второй (max) уставки первый контакт замкнут, второй разомкнут. |
Видео
Документы
Описание типа
6,2 мб
ДС ТР ТС004 020 Манометры ФТ
412,9 кб
ДСС ГОСТ ТУ Манометры ФТ
723,6 кб
Габаритные чертежи прибора
1,5 мб
Исполнения и маркировки
425,2 кб
Методика поверки
1,4 мб
Карта заказа манометров ФТ
230,4 кб
Опросный лист на манометры ФТ
92,4 кб
Образец паспорта
1,1 мб
Образцы шкал для кт.1,5
1,5 мб
Руководство по эксплуатации
744,1 кб
Цена деления манометров ФТ
251,8 кб
